ゲージ

Gauge

ダイセイ標準の測定ヘッドから専用の測定ヘッド・マスタゲージまで設計・製作可能で測定用途が広がります。

Design and production can be made from Daisei standard measuring head and master gauge to the custom-made measuring head and master gauge, which makes your measuring range wider.

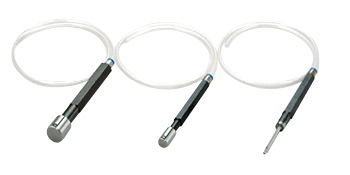

Ele−Mic用ダイセイ標準空気式測定ヘッド・マスタゲージ

  • ●空気マイクロメータ用ゲージは主に量産部品測定に使用されており、数多いワークを短時間で測定者の技術の差無く測定できるゲージです。
  • ●エアゲージを使用するには、エアマイクロメータ本体と零点・倍率調整用のマスタゲージが必要です。弊社ではエアマイクロ本体各種、内径・外径測定用標準ゲージ各種及び特殊ゲージの設計製作も行っております。又、ゲージには『硬質クロームメッキ』『TiNコーティング』『超硬溶射』などの表面処理をご希望に応じて行っております。
  • ●標準形状規格表はこちらからダウンロードできます
標準形状規格表 1.内測用エアプラグ(通り穴)
2.内測用エアプラグ(止り穴)
3.内測用エアプラグ(ベアリング用)
4.ベアリング用エアプラグノズルスタンド
5.内測用マスタリング
6.外測用エアスナップ
7.外測用マスタプラグ
8.外測用エアリング、外測用マスタプラグ(両口タイプ)
9.外測用マスタプラグ(片口タイプ)

上記ファイルはいずれもPDF形式です。
PDF形式を開くには Adobe Acrobat Reader が必要です。

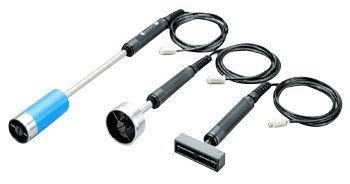

Ele−Mic用ダイセイ標準電気式測定ヘッド・マスタゲージ

  • ●電気マイクロメータ用ゲージは主に量産部品測定に使用されており、数多いワークを短時間で測定者の技術の差無く測定できるゲージです。
  • ●電気エアゲージを使用するには、電気マイクロメータ本体と零点セット用のマスタゲージが必要です。弊社では電気マイクロ本体各種、内径・外径測定用標準ゲージ各種及び特殊ゲージの設計製作も行っております。又、ゲージには『硬質クロームメッキ』『TiNコーティング』などの表面処理をご希望に応じて行っております。

カスタマイズ空気・電気式測定ヘッド・マスタゲージ

  • ●測定ワークの形状や測定ポイントの状況に合わせ、いろいろな変化に富んだ測定ヘッド・マスタゲージを製作しております。
  • ●これまでの永年の実績により、測定ヘッドの形状からノズル位置や大きさまで多種多様に渡り設計可能ですので、お気軽にご相談下さい。

※φ5以下の極細穴径や狭小範囲の測定ポイントも 測定可能な特殊エアノズルMAPφ0.4ノズルもございます。
