ドットマーキング式刻印装置

Dot Marking Type Marking Equipment

FAラインにおいて、長期にわたる確かな実績。

Reliable Actual Result for a long time in FA line

概要Outline

  • ■本装置は振動型のエアペンを使用することにより対象材料(鉄・アルミ・ステンレス・etc)に無理な力を加えることなく刻印する事が可能で、切粉の発生も少なくなっております。
    This equipment can do marking on the objective materials (iron, aluminum, stainless steel, etc.) without any forcible pressure and also less chips can be expected.
  • ■本装置のメカニカルユニット部はX,Y軸はACサーボにより駆動、Z軸はバネシリンダ及びエアシリンダにより駆動エアペンは空気圧により高周波で振動します。
    On mechanical unit of this equipment, X axis and Y axis are driven by AC servo motor and Z axis is driven by spring cylinder and air cylinder. Air pen is vibrated in high frequency by air pressure.
  • ■RS−232Cシリアルインターフェイス(パソコン、マイコン等)及びパラレルインターフェイスから制御できますのでFA装置関係への組み込み等、応用範囲の広い装置となっています。
    As this equipment can be controlled through RS-232C serial interface (PC, My computer, etc.) and parallel interface, this equipment can provide a wider range of application, such as assembly into FA equipment, etc.

特徴

  • ■さまざまな刻印対象材料に対応
    エアペンは供給する空気圧により先端部が高周波振動する事で刻印対象材料への打刻圧を変化させる事が可能です。エアペン先端部の高周波振動により連続した打刻が可能です。
  • ■設定、据え付け、立ち上げ・調整、保守作業の簡素化
    刻印フォントはオプション及び特注によりさまざまなフォント書体に対応。
    システムの立ち上げ作業の簡素化、並びにメンテナンスの簡素化を実現しました。

刻印実例

  • ■クランクシャフト、コンロッドなどの判定ランク、選別データ刻印。
  • ■エンジンナンバー、エンジン型式、各種トレサビリティデータ刻印。
  • ■特殊マーク、識別マーク刻印。

Grade Marker T05 刻印機(グレードマーカ T05)

特長
  • ■パラメータは『パソコン Microsoft 2000,XP』で簡単に入力する事ができ、
    回転文字、文字ピッチ、刻印方向、刻印位置等の刻印レイアウト設定も簡単に行えます。

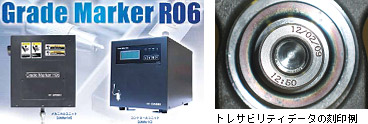

Grade Marker R06 刻印機(グレードマーカ R06)

特長
  • ■CEマーキング、RoHS指令に対応しております。
  • ■Grade MarkerT05刻印機の全機能に加え、円弧マーキング機能も簡単に行えます。
  • ■設定データはバッテリレスにて記憶。また、キャラクタデータはCFカードに記憶。
  • ■原点復帰位置を4箇所で任意に変更可能。

Grade Marker 刻印機(グレードマーカ)

※こちらの商品は、2005年12月末をもちまして生産中止となりました。生産中止についての詳細は[生産中止のお知らせへ]をご覧ください。後継機種は上記のGradeMarkerT05刻印機になります。

仕様・刻印サンプル
