測る部分
測定ヘッドがワークに向き合い、空気の流れで寸法変化を捉えます。
TOP / 手動測定システム

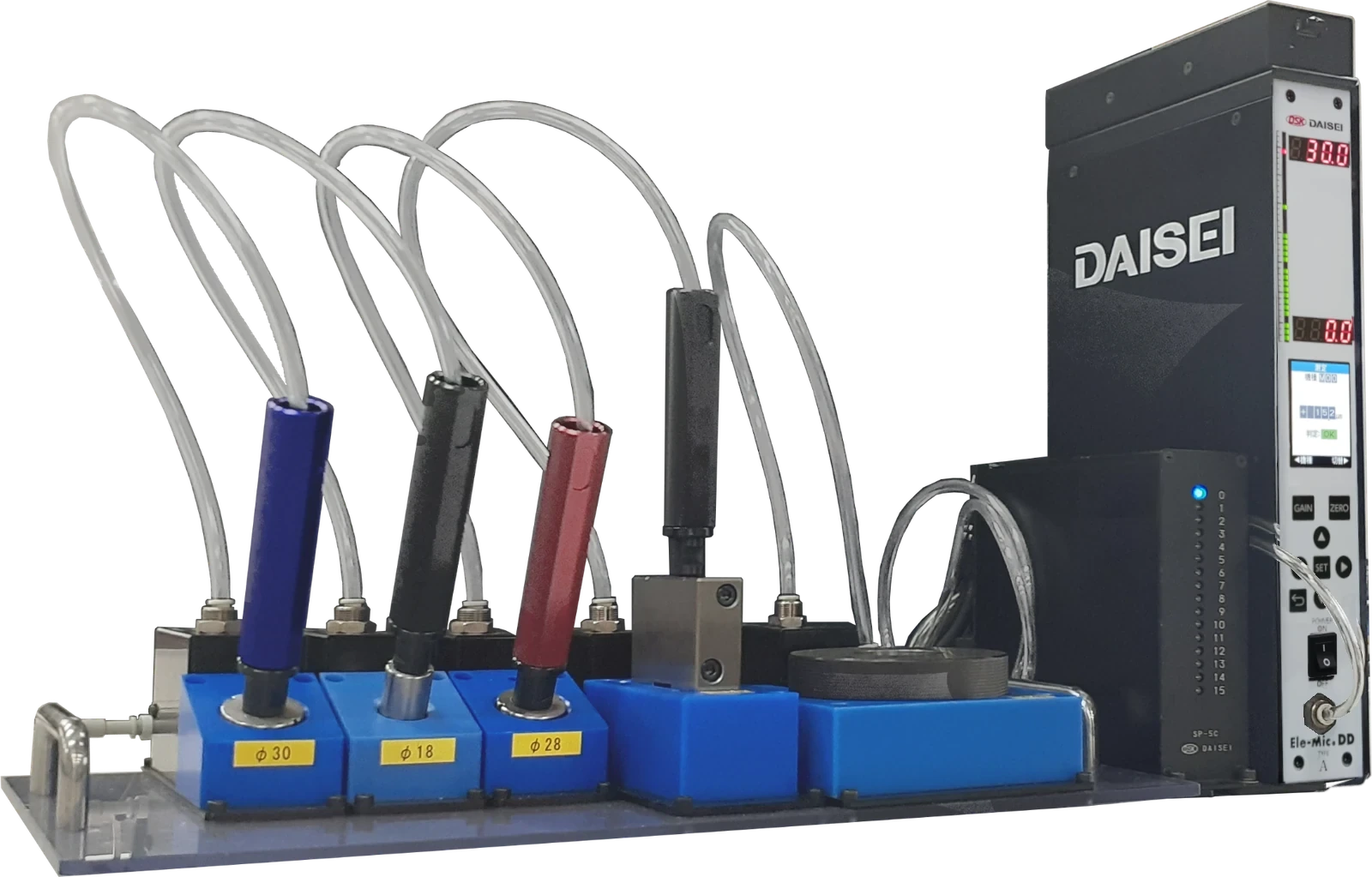

エアマイクロゲージ × Ele-Mic × 現場に合わせたひと工夫
標準品では届きにくい測定にも、現場に合わせたひと工夫を。
ダイセイは、エアマイクロゲージを中心とした手動測定において、 標準構成をベースにしながら、ワーク形状や測定箇所に合わせた調整・専用設計にも対応します。 測定ヘッド、マスタゲージ、Ele-Micによる表示・判定・記録まで、現場で使いやすい測定運用をご提案します。 さらに、複数の測定ゲージを1台のEle-Micで管理でき、表示機の集約にもつなげられます。
標準構成ベース測定ヘッド調整専用設計複数ゲージ対応
作業者差低減判定・記録自動化への展開
複数ゲージをEle-Mic 1台で管理表示機を集約 ／ 省スペース ／ エア消費を抑制
まず理解するFor First Users
はじめてのエアマイクロ測定
エアマイクロ測定に詳しくない方でも、測定ヘッド・エアゲージ・マスタゲージ・表示器の関係が分かる入口です。問い合わせ前の不安を下げるため、測定のしくみと流れを簡単に整理します。
測定の基本
空気の流れを使い、ワークとのすき間を寸法として読み取ります
測定ヘッドから出る空気の流量変化を利用して、内径・外径・段差・溝幅などを比較測定します。測定ヘッドはワークに空気を当てて寸法変化を捉える部分で、エアプラグゲージ・エアスナップゲージ・エアリングゲージなどを含むエアゲージとして扱うことがあります。マスタゲージは測定値を合わせ込むための基準器です。マスタゲージで基準を合わせ、OFタイプならフロート位置で目視確認、Ele-Micならデジタル表示・判定・記録へつなげます。
測る部分測定ヘッドがワークに向き合い、空気の流れで寸法変化を捉えます。
→
基準を合わせるマスタゲージで零点・倍率を合わせます。
→
結果を読むOFタイプまたはEle-Micで測定結果を確認します。
②
基準を合わせる
マスタゲージを使って、測定の零点・倍率を合わせます。
③
結果を読む
OFタイプならフロート位置で目視確認、Ele-Micならデジタル表示します。
④
記録・判定へつなげる
Ele-Micを使うことで、OK/NG判定や測定データの記録につなげられます。

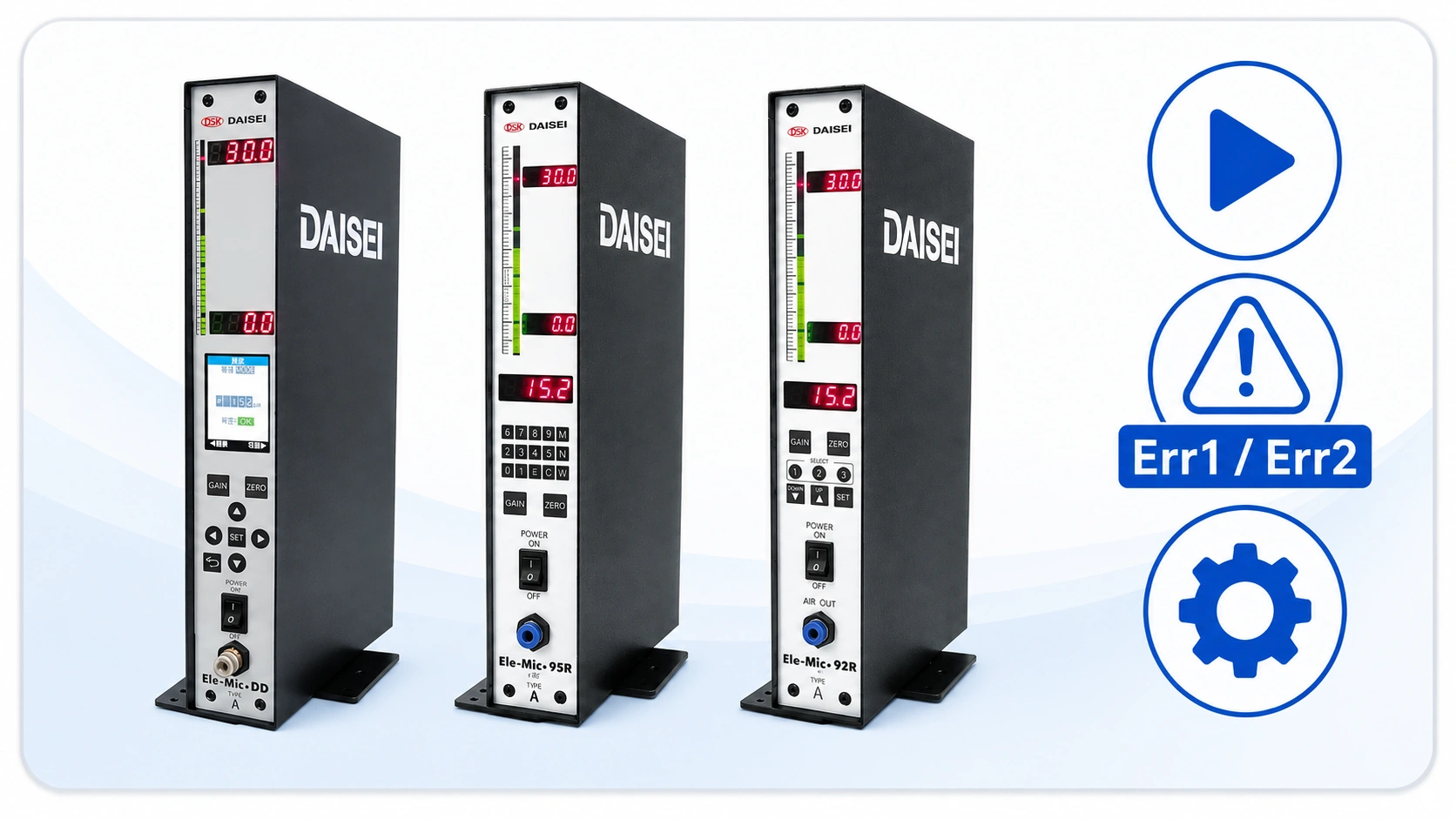

Ele-Micをご使用中のお客様へ
設定値確認・操作動画・トラブル対処を、サポートページでまとめて確認できます。
既にEle-Micをお使いの場合は、設定値入力フォーム、基本操作動画、Err1/Err2の確認ポイント、FAQをサポートページにまとめています。
測定内容から探すMeasurement Examples
こんな測定のご相談に対応します
内径・外径などの基本測定から、標準品では当てにくい形状、関係測定、平均測定まで。 ワーク形状や測定箇所に合わせて、エアゲージ・マスタゲージ・Ele-Micを組み合わせて構成します。
内径・外径・段差・関係測定・平均測定
内径測定
穴径、深穴、段付き穴など、測定箇所や深さに合わせて構成します。
外径測定
シャフト、リング、円筒部品などの外径比較測定に対応します。
高さ・深さ・段差測定
高さ、深さ、段差、端面位置など、当て方や治具構成が重要な測定に対応します。
幅・溝幅測定
溝幅、隙間、ワーク幅など、測定面の位置関係に合わせて構成します。
テーパ・傾き形状
テーパ形状や傾きのある測定面など、通常の当て方では安定しにくい測定を具体化します。
真直度・平行度・ピッチ測定
真直度、平行度、ピッチなど、形状や姿勢のばらつきを確認する測定を具体化します。
同芯度・偏肉・平面度測定
内外径の関係、肉厚差、芯ずれ、平面度など、複数箇所の関係を見る測定に対応します。
平均測定
複数点の測定値を平均化し、ワークの傾きや局所ばらつきの影響を抑えた寸法確認に対応します。
その他の測定も、条件に応じて具体化します
複数箇所測定、判定記録、ねじ検査、特殊形状ワークなども、測定箇所・公差・ワーク形状・測定深さに応じてお問い合わせください。 展示会パネルのように各測定例から動画や測定イメージへリンクする構成にも、後から拡張できます。
Measurement Flow
測定した値を、表示・判定・記録までつなげる
エアマイクロゲージによる測定値は、表示器を組み合わせることで、目視確認だけでなくOK/NG判定や測定データの記録にも活用できます。
測定ヘッドワーク形状や測定箇所に合わせて寸法変化を捉えます。
エアマイクロ空気量の変化を利用して、基準との差を比較測定します。
Ele-Mic表示測定値をデジタルで見える化し、読み取りを標準化します。
OK/NG判定判定条件に応じてランプ・ブザーなどで確認しやすくします。
記録・活用USB・SD・Bluetoothなどで測定データ活用につなげます。
Featured Unit / 手動測定の差別化ポイント
Ele-Micで、手動測定を“見える・判定できる・残せる測定”へ。

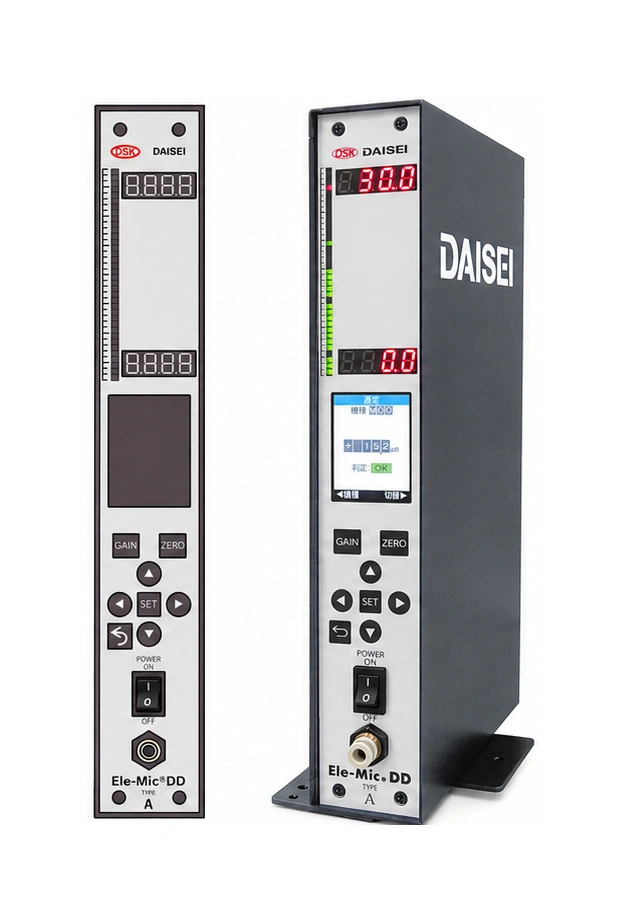

Ele-Micは、エアマイクロゲージの測定結果をデジタル表示し、OK/NG判定や測定データの記録につなげる表示器です。 手動測定の扱いやすさを活かしながら、品質確認や記録管理まで広げられます。
測定ヘッドワークに合わせたエアマイクロゲージで寸法差を捉えます。
→
Ele-Mic測定値をデジタル表示し、判定・記録へつなげます。
→
表示・判定・記録OK/NG判定、CSV保存、PC連携まで運用を広げます。
デジタル表示測定値を数値で見える化し、読み取りやすくします。
OK/NG判定設定した公差範囲に対して、合否を分かりやすく表示します。
測定データ記録CSV保存や品質記録に活用し、転記負担を減らします。
多品種・外部連携機種設定、外部出力、PC連携など現場運用に合わせて広げられます。
測定内容から探すFind by Challenge
課題から測定方法を考える
大きな設備投資や完全特注でなくても、現場に合わせた小さな工夫で測定が安定するケースがあります。
構成・資料・相談へ進むDisplay Options
表示器を選ぶ：Ele-MicとOFタイプ
手動測定の表示器は、目視確認中心のOFタイプから、判定・記録まで広げるEle-Micまで用途に応じて選びます。
🖥️
Ele-Mic
エアマイクロゲージの測定結果をデジタル表示し、OK/NG判定、CSV保存、PC連携など手動測定の運用を拡張します。
Ele-Micを見る📏
OFタイプ
エアマイクロゲージから送られる空気量の変化を、テーパーガラス管内のフロート位置で目視確認する表示器です。
詳しく見る構成・資料・相談へ進むGauge / Master
測定を支えるエアゲージ・マスタゲージ
エアゲージとマスタゲージは、手動測定を成立させるための基準となる要素です。ここでは用語の混同を避けながら、相談時に必要な範囲だけを整理します。
ゲージ・マスタとは
エアマイクロメータによる測定では、ワークに合わせたエアゲージと、基準となるマスタゲージを組み合わせて使用します。文脈により「ゲージ」は測定用具全般を指すことがありますが、このページでは混同を避けるため、必要に応じてエアゲージ・マスタゲージ・測定ヘッドと分けて表記します。
エアゲージエアプラグゲージ、エアスナップゲージ、エアリングゲージなど。ワークに空気を当てて寸法変化を捉える測定側の要素です。

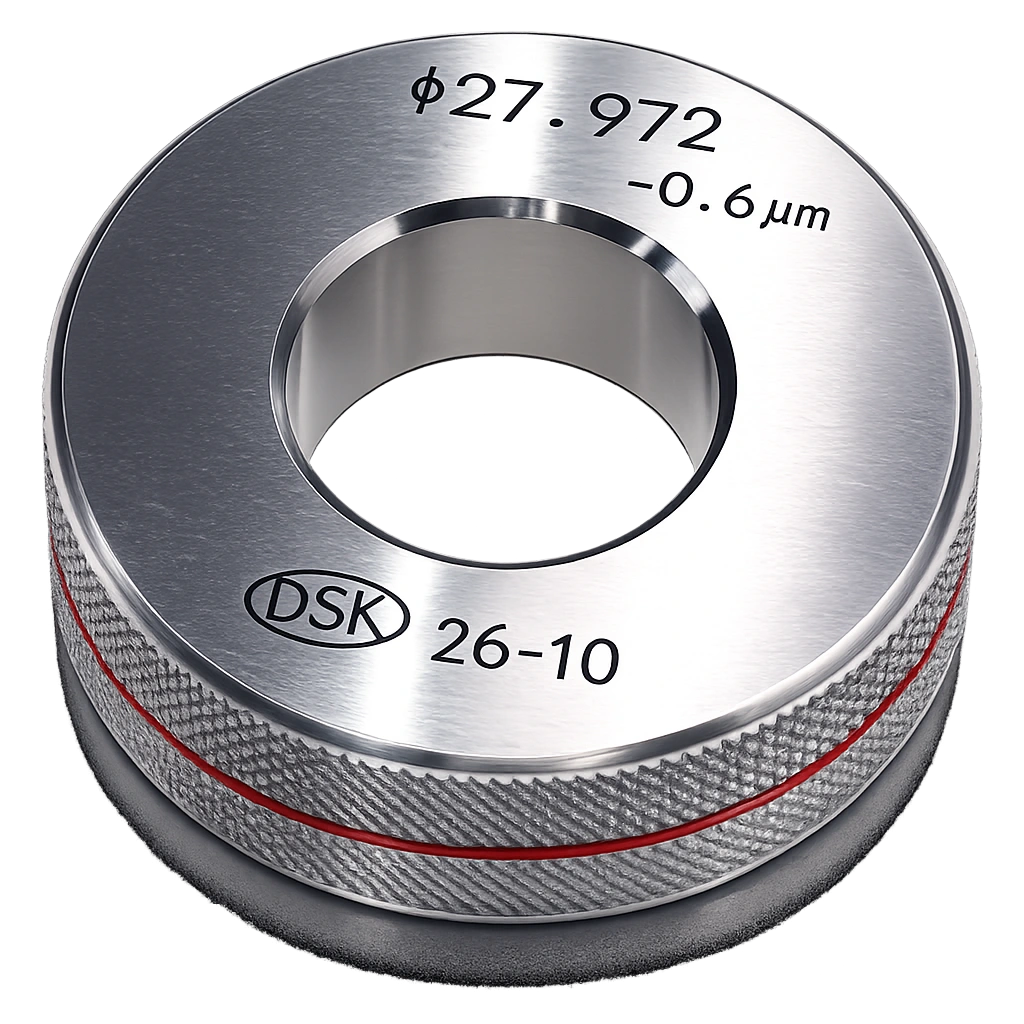

マスタゲージマスタリングゲージ、マスタプラグゲージなど。測定値を合わせ込むための基準器です。
測定ヘッドワークに向き合い、測定点をつくる部分です。資料や会話の中ではエアゲージの一部として扱われる場合があります。
標準構成で対応できるものから、ワーク形状に合わせた専用品まで、測定箇所・測定深さ・公差・現在の測定方法を確認しながら構成を整理します。
標準ゲージ・マスタの画像・図面を見る内測用・エアスナップ用・エアリング用の3分類／標準図面PDF 9点内測用エアスナップ用エアリング用 開く閉じる
標準ゲージ・マスタの形状確認用です。
標準形状で対応できそうか確認したい場合は、以下のPDFをご確認ください。ワーク形状や測定位置が合わない場合は、専用品としてご相談ください。
PDFラベル付きのボタンから図面を確認・ダウンロードできます。
内測用ゲージ＆マスタ
内径測定に使うエアプラグゲージと、基準となるマスタリングをまとめています。
外測用ゲージ＆マスタ（エアスナップ）
外径を挟み込んで測定するエアスナップと、設定に使うマスタプラグです。
外測用ゲージ＆マスタ（エアリング）

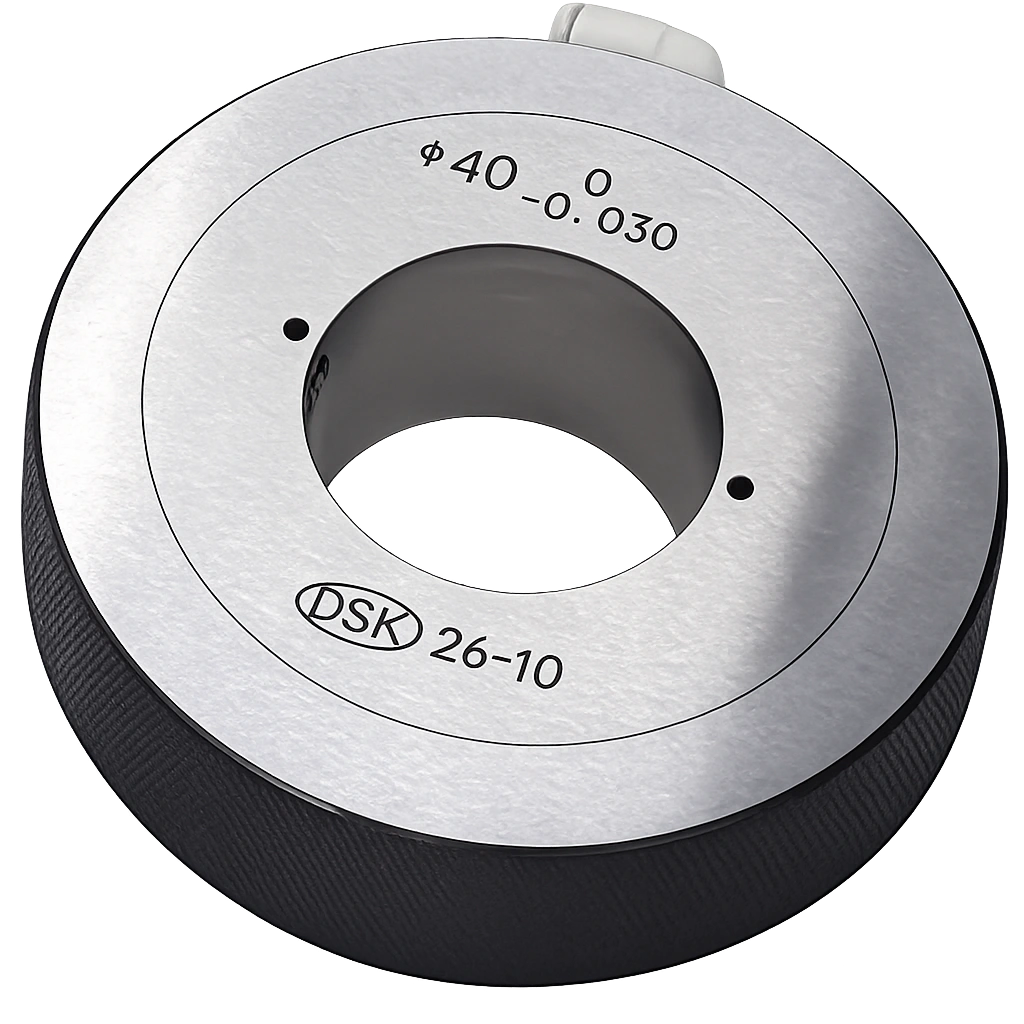

外径をリング内で測定するエアリングと、設定に使うマスタプラグです。
標準形状で合わない場合は、ワーク形状・測定位置・測定深さを確認したうえで専用品としてご相談ください。
Next Step
測定の先にある運用も確認できます
判定・記録、半自動・自動計測、校正・点検など、測定後の運用も目的に応じて確認できます。
「この形状をもう少し測りやすくしたい」段階からお問い合わせください。
標準構成をベースに、必要に応じた調整・専用設計・Ele-Micによる判定/記録まで含めてご提案します。
