標準・多機能モデル / NEW
視認性・操作性・拡張性を重視する場合
自動切替：32機種
登録：80機種
表示：3色バーグラフ＋デジタル表示＋液晶画面
用途：多品種対応、設定確認のしやすさ、画面を使った分かりやすい運用
こんな場合に：視認性・操作性・拡張性を重視したい／多機種を扱いたい
すでにEle-Micをご使用中の方へ
設定・操作・エラー確認はサポートページへ。
設定値入力フォーム、操作動画、Err1 / Err2の一次確認をまとめて確認できます。
NEW / 2026.10.01見やすく、分かりやすく。
見やすく、分かりやすく。

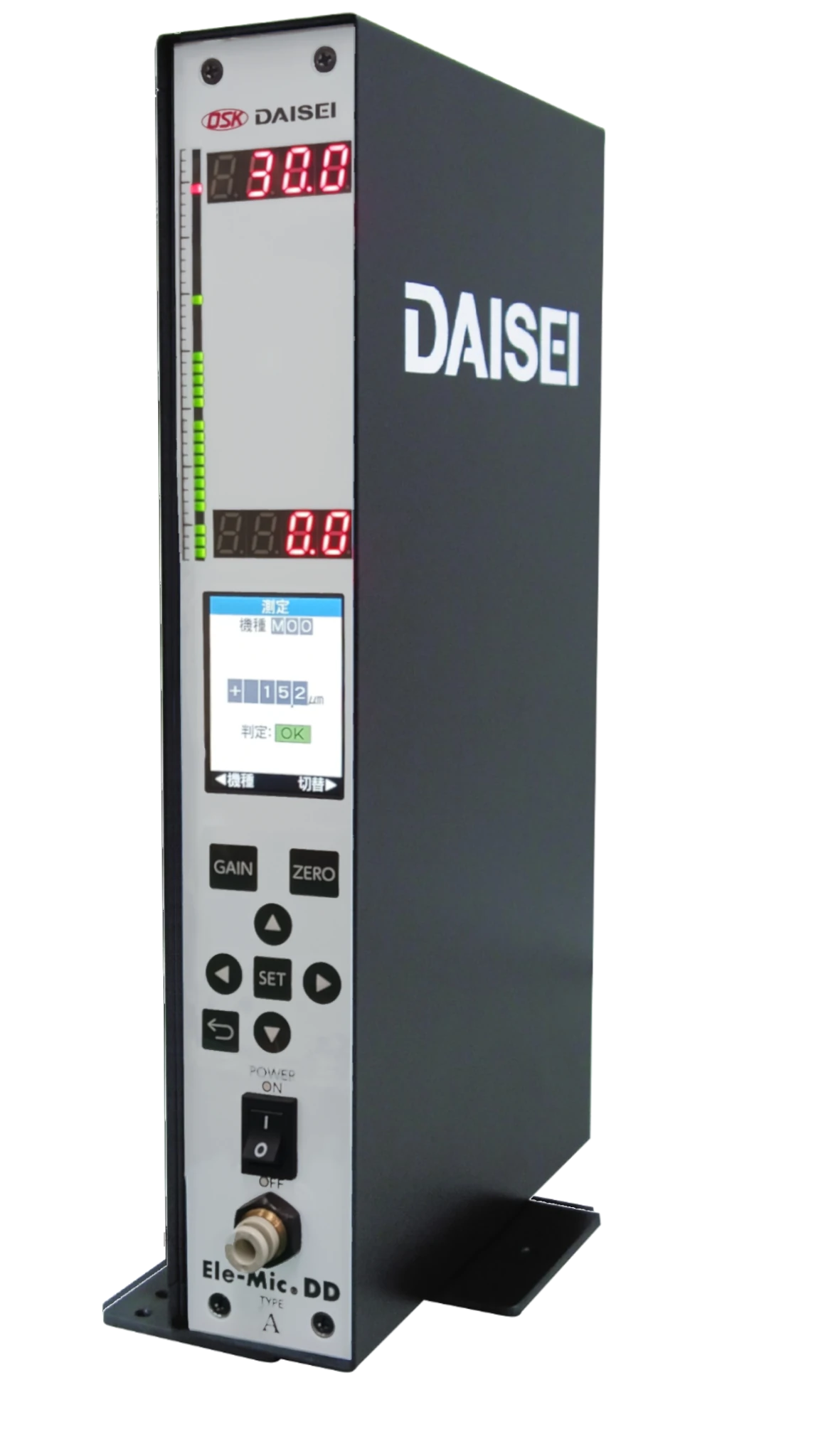

Ele-Mic DDへ。
Ele-Mic DDはEle-Mic 95Rの後継モデルです。液晶＋対話式UI、視認性の向上、呼称寸法を含む実寸表示に対応し、これからの標準・多機能モデルとして展開します。
液晶＋対話式UIメインメニューからモード切替へアクセスしやすく。
視認性を向上バーグラフ・上下限表示・画面情報を見やすく。
実寸表示偏差値だけでなく、25.996 mmのような寸法値表示にも対応。
Series
STEP 1｜シリーズを選ぶ
まずシリーズを選び、その後に測定方式（MA / MF / ME）を選択します。DDを標準・多機能モデル、92Rをシンプル運用向けモデル、95Rを従来モデルとして比較できます。
Ele-Mic DD-MA / MF / ME
80機種登録 / 32機種自動切替

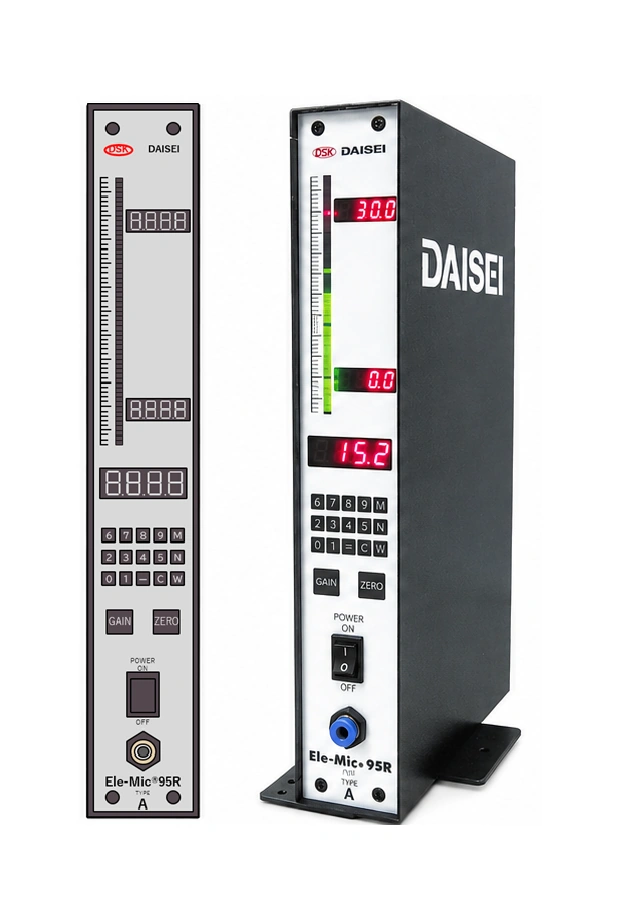

80機種登録 / 32機種自動切替Ele-Mic 95R-MA / MF / ME
80機種登録 / 16機種自動切替

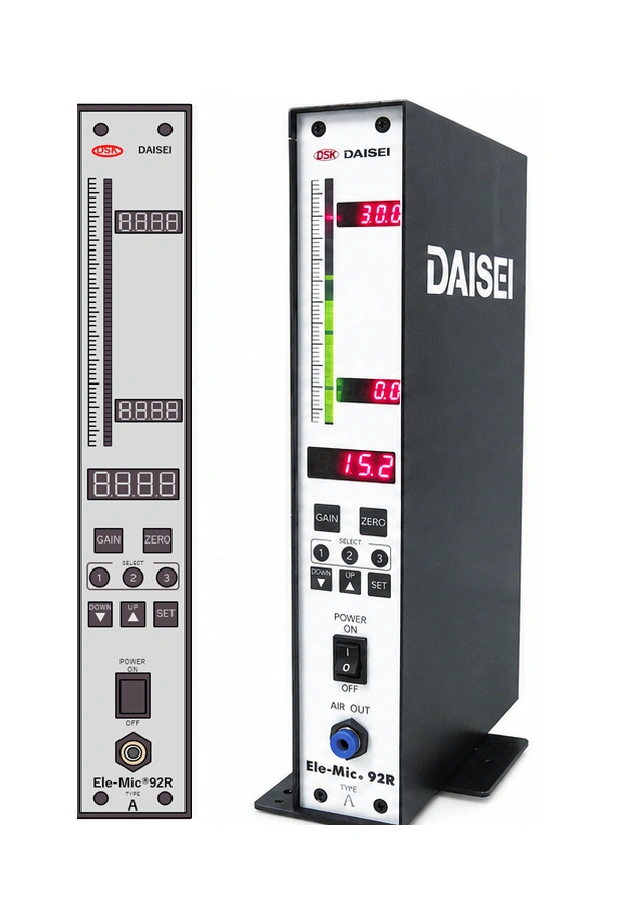

80機種登録 / 16機種自動切替Ele-Mic 92R-MA / MF / ME
3機種登録 / 3機種自動切替
3機種登録 / 3機種自動切替従来モデル / DDへの移行期間中
多品種対応・設定登録を重視する場合
自動切替：16機種
登録：80機種
表示：3色バーグラフ＋デジタル表示
用途：測定条件やワーク種類が多い現場、多品種対応、設定データ管理
シンプル運用向けモデル
少数機種を扱う基本構成
自動切替：3機種
登録：3機種
表示：3色バーグラフ＋デジタル表示
用途：測定対象が比較的限定される現場、基本的な表示・判定・設定管理
こんな場合に：測定機種が少なく、基本的な表示・判定をシンプルに運用したい
実際の選定では、使用するゲージ、測定箇所、登録したい機種数、データ保存や外部出力の要否を確認します。シリーズ比較は入口として掲載し、詳細は仕様表・お問い合わせに接続します。
Ele-Mic 95Rをご使用のお客様へ
DDは95Rの後継モデルです。
測定原理・測定精度は同等で、既存のゲージ・マスタは流用できます。筐体寸法も同一です。既存オプションを継続使用する場合は、DD接続用のアダプタ等が必要になります。
Key Value
Ele-Micでできること
複数ゲージを1台で管理できる構成を中心に、表示・判定・記録まで、Ele-Micによって測定運用をどう整理できるかを確認できます。
Ele-Micの大きな強み
複数の測定ゲージを、1台のEle-Micで管理
一般的な構成では測定ゲージごとに表示機が必要になります。Ele-Micは複数の測定ゲージを1台で管理・自動切替できるため、表示機を集約できます。
コスト削減表示機の必要台数を抑制
省スペース表示機の設置場所を集約
省エネエア供給を集約し消費を抑制
※対応可能な登録数・自動切替数はシリーズにより異なります。
詳しく見る
測定値を見える化
エアマイクロゲージの測定結果をデジタル表示し、読み間違いや再確認作業の低減につなげます。
詳しく見るOK/NG判定を標準化
表示、判定灯、ブザーなどを組み合わせ、誰でも分かりやすい判定運用に整えます。
詳しく見る測定データを記録・活用
CSV保存やPC連携により、手書き記録からの移行、集計、品質記録への活用につなげます。
詳しく見るSystem Diagram
Ele-Micの位置づけが分かる構成図
Ele-Micは、エアマイクロゲージから得た測定結果を受け取り、数値表示・OK/NG判定・通知・記録・外部連携へつなぐ中核ユニットです。
Ele-Micの位置づけ
構成の考え方
測定から判定・記録までをつなぎます
ワークをエアマイクロゲージで測定し、その測定信号をEle-Micで数値表示・判定します。判定結果は、作業者への通知だけでなく、データ保存や外部設備との連携にも活用できます。
- 測定：ワーク形状や公差に合わせた測定ヘッドを使用
- 表示・判定：数値表示、OK/NG判定、ランプ・ブザー
- 記録・連携：USB・SD・PC接続、外部出力、自動設備との連携
Measurement Type
STEP 2｜MA / MF / MEを選ぶ
型式末尾は測定方式を表します。使用中のゲージや測定条件に合わせて選定します。
挿入性・扱いやすさを重視
比較的高い空気圧を使えるため、測定クリアランスを広く取りやすく、ゲージの挿入性を確保しやすい方式です。
既存ゲージの流用性を重視
流量式はJISで規定されているため、対応する他社製ゲージを含め、既存ゲージを活用しやすい方式です。
電気式測定に対応
電気式測定器・センサからの信号を扱うタイプです。
Specifications仕様・接続・オプションを確認する
製品選定や置換検討に必要な基本仕様をまとめています。詳細な設定番号、配線、ピン配置、通信フォーマットなどはお問い合わせください。
モデルごとの位置付け
| モデル | 概要 |
|---|---|
| DD | MA / MF / ME｜登録80機種｜自動切替 最大32機種｜標準・多機能モデル |
| 95R | MA / MF / ME｜登録80機種｜自動切替 最大16機種｜従来モデル / DDへ移行 |
| 92R | MA / MF / ME｜登録3機種｜自動切替 最大3機種｜シンプル運用向け |
公開する範囲
| 通信・出力 | RS-232C、外部I/Oなど。DDはEtherNet/IPにも対応可能 |
|---|---|
| データ保存 | USB / SDによる保存構成に対応 |
| 温度補正 | 対応。DDは同一温度測定点で複数台への補正にも対応 |
| 詳細資料 | 配線、設定番号、通信フォーマット等は取扱説明書・技術資料として個別案内 |
| 測定方式 | DD-MA（背圧式） / DD-MF（流量式） / DD-ME（電気式） |
|---|---|
| 空気式 指示範囲 / 指示精度（参考） | 25 µm：0.3 µm / 50 µm：0.5 µm / 100 µm：1.0 µm |
| 電気式 指示範囲 / 指示精度（参考） | 50 µm：0.5 µm / 100 µm：1.0 µm / 200 µm以内：2.0 µm |
| ゼロ点補正範囲 | ±50 µm以内 |
| 倍率補正範囲 | ±50%以内 |
| 制御空気圧 | MA：0.21 MPa / MF：0.14 MPa |
| 供給空気源圧力 | 0.3～0.7 MPa |
| 電源 / 消費電力 | AC 100 V ±10 % 50/60 Hz / 100 VA |
| 外形寸法 | W55 × D185 × H336 mm（脚を含む幅：100 mm） |
| 重量 | 3.5 kg |
| 登録 / 自動切替 | 80機種 / 最大32機種 |
測定精度は95Rと同等です。数値は製品選定用の基本仕様であり、構成や接続条件の詳細はお問い合わせください。
| 測定方式 | 95R-MA（背圧式） / 95R-MF（流量式） / 95R-ME（電気式） |
|---|---|
| 空気式 指示範囲 / 指示精度（参考） | 25 µm：0.3 µm / 50 µm：0.5 µm / 100 µm：1.0 µm |
| 電気式 指示範囲 / 指示精度（参考） | 50 µm：0.5 µm / 100 µm：1.0 µm / 200 µm以内：2.0 µm |
| ゼロ点補正範囲 | ±50 µm以内 |
| 倍率補正範囲 | ±50%以内 |
| 制御空気圧 | MA：0.21 MPa / MF：0.14 MPa |
| 電源 / 消費電力 | AC 100 V ±10 % 50/60 Hz / 100 VA |
| 外形寸法 | W55 × D185 × H336 mm |
| 重量 | 3.5 kg（設置用ベース含む） |
| 登録 / 自動切替 | 80機種 / 最大16機種 |
| 測定方式 | 92R-MA（背圧式） / 92R-MF（流量式） / 92R-ME（電気式） |
|---|---|
| 空気式 指示範囲 / 指示精度（参考） | 25 µm：0.3 µm / 50 µm：0.5 µm / 100 µm：1.0 µm |
| 電気式 指示範囲 / 指示精度（参考） | 50 µm：0.5 µm / 100 µm：1.0 µm / 200 µm以内：2.0 µm |
| ゼロ点補正範囲 | ±50 µm以内 |
| 倍率補正範囲 | ±50%以内 |
| 制御空気圧 | MA：0.21 MPa / MF：0.14 MPa |
| 電源 / 消費電力 | AC 100 V ±10 % 50/60 Hz / 100 VA |
| 外形寸法 | W55 × D185 × H338 mm |
| 重量 | 3.5 kg（設置用ベース含む） |
| 登録 / 自動切替 | 3機種 / 最大3機種 |
選定時に確認する内容：使用ゲージ、測定点数、必要な指示範囲・精度、登録機種数、判定条件、記録方法、外部機器との接続要否。
Documents
公開資料・技術資料
製品選定に必要な資料は公開し、詳細な設定・配線・通信仕様を含む取扱説明書はお問い合わせいただいた方へ個別にご案内します。
取扱説明書・詳細技術資料はお問い合わせください
DD・95R・92Rの取扱説明書、詳細な配線・I/O・通信仕様、オプション資料は型式や用途を確認のうえ個別にご案内します。
Data Utilization
データ活用イメージ
「保存できる」だけでなく、その先でどう使えるかを示すと、品質保証や管理部門にも伝わりやすくなります。
測定データを残す
測定値、判定結果、日時などを保存し、品質記録・監査・トレーサビリティの基礎データとして活用できます。
- CSV保存
- PCへの取り込み
- ロット単位の記録整理
- 品質保証資料への転用
測定・記録・データ活用の流れ
User Support
Ele-Micをご使用中のお客様へ
ワークや判定条件を変更する場合の設定値確認、操作方法、エラー確認、動画、FAQは、専用のサポートページにまとめています。
設定値確認・操作動画・トラブル対処を、サポートページでまとめて確認できます。
設定値入力、操作方法、Err1/Err2対処、問い合わせ時に必要な情報を、既存ユーザーが探しやすい形で整理します。
- ワーク変更時の設定値確認
- 公差・ランク分け条件変更時の確認
- 設定値の考え方
- 操作動画・エラー対処・FAQ
Ele-Micの構成相談はこちら
測定対象、判定方法、記録方法に合わせて最適な構成をご提案します。手動測定システム全体のご相談としても対応可能です。
