01
液晶＋対話式UI

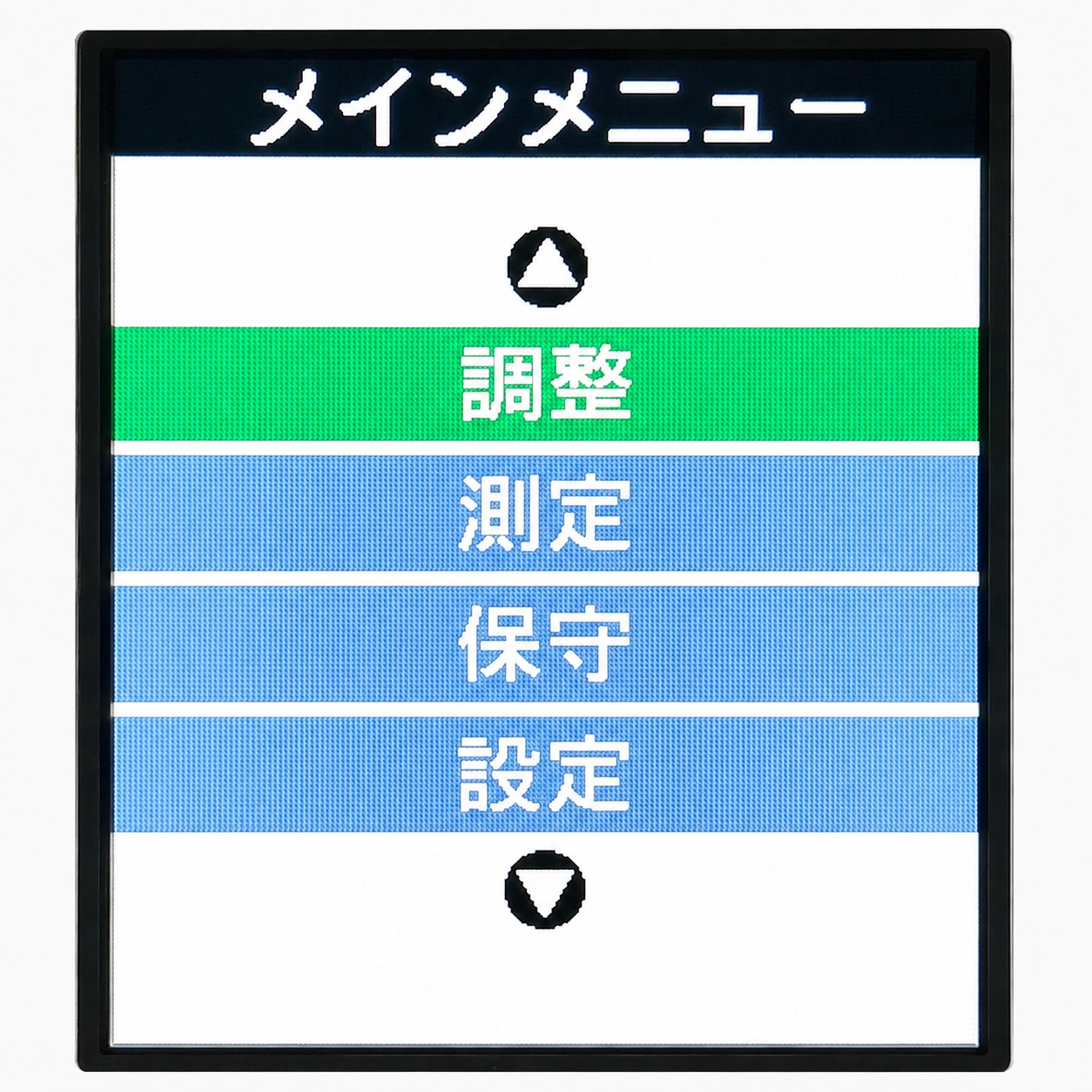

設定の基本構成は95Rを継承しながら、DDで追加された機能に合わせて設定項目を拡張しました。メインメニューからモード切替へ直接アクセスでき、設定・切替操作も分かりやすく、行いやすくなっています。
Evolution
DDで進化した3つのポイント
新型だから測定性能を変えるのではなく、日常的に触れる「見る・設定する・読み取る」を中心に刷新しています。
02
視認性を向上
バーグラフ、ランク上下限表示、メイン画面の表示情報を見直し、現在の状態を確認しやすくしました。
03
呼称寸法を含む実寸表示
従来の偏差値表示に加え、たとえば「25.996 mm」のように寸法値そのものでも確認できます。

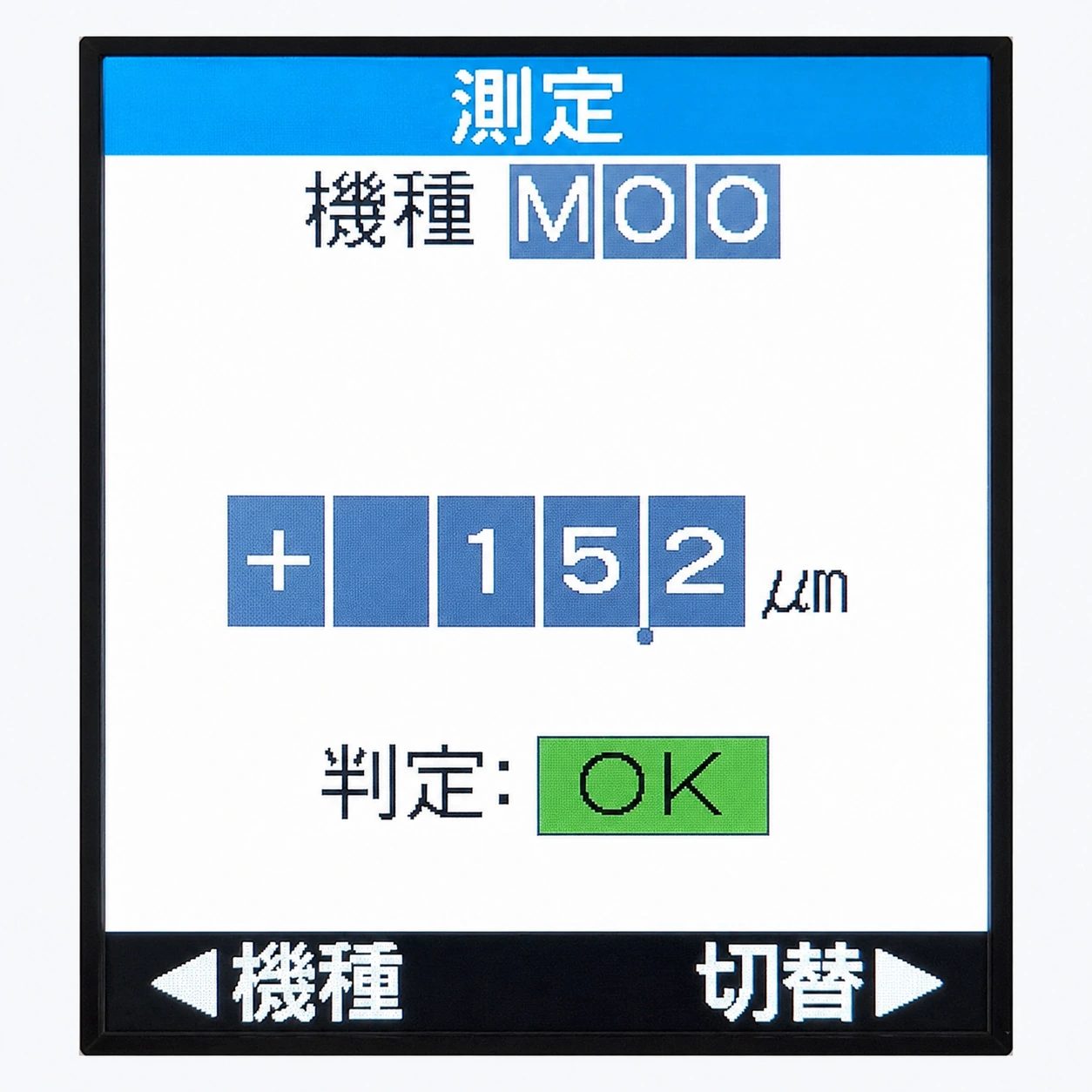

DISPLAY / UI
表示情報と操作の入口を、液晶画面に集約
測定状態の確認から、各機能への移動、条件設定まで、日常操作に必要な情報を液晶画面へ整理しました。呼称寸法を含む実寸表示や、mm / µm表示切替など、DDで追加された機能も画面から確認・設定できます。
その他：最大80機種を登録でき、自動切替は32機種に対応。Ethernet/IPはオプションで追加でき、温度補正の複数台対応など、必要に応じた拡張にも対応します。
Inheritance
従来の測定資産を活かして移行
DDは95Rの後継モデルとして、既存設備への移行を検討しやすい基本設計を引き継いでいます。

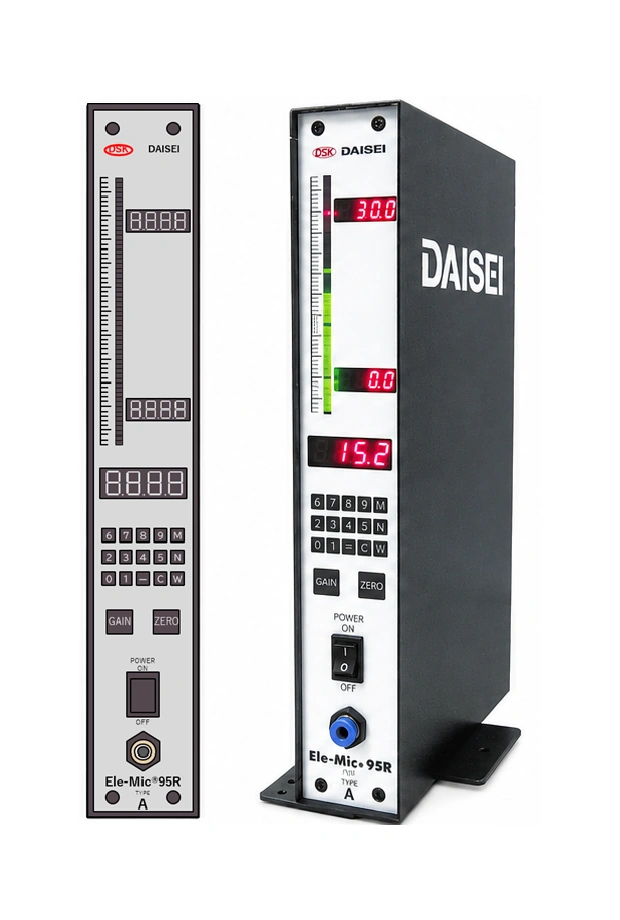

Ele-Mic 95R
Ele-Mic DD
測定原理・測定精度は同等
測定性能の考え方は95Rから継承しています。
ゲージ・マスタは流用可能
現在使用しているゲージ・マスタを継続して利用できます。
既存オプションも活用可能
既存オプション機器は流用できます。DDへの接続には専用のアダプタ等が必要です。
筐体寸法は同一
設置スペースを変えずにDDへの更新を検討できます。
For 95R Users
Ele-Mic 95Rをご使用のお客様へ
95RからDDへ移行する際に確認しておきたい主な変更点をまとめています。
| 項目 | Ele-Mic 95R | Ele-Mic DD | 移行時のポイント |
|---|---|---|---|
| 位置付け | 従来モデル | 後継モデル | DDを今後の標準・多機能モデルとして展開 |
| 測定原理・精度 | 従来仕様 | 同等 | 測定性能の考え方は継承 |
| ゲージ・マスタ | 既存品 | 流用可能 | 既存の測定資産を継続利用可能 |
| 既存オプション | 従来接続 | 流用可能 | DD用アダプタ等の追加が必要 |
| 筐体寸法 | 従来寸法 | 同一 | 同じ設置スペースで更新を検討可能 |
| メイン表示 | 7セグ中心 | 液晶ディスプレイ | 情報量・視認性を向上 |
| モード切替 | コマンド操作で移行 | メインメニューから直接アクセス | 設定・切替操作が分かりやすく、行いやすい |
| 数値入力 | テンキー | 上下左右の矢印キー | 入力方法が変更 |
| 寸法表示 | 偏差値表示中心 | 偏差値＋実寸表示 | 呼称寸法を含めて確認可能 |
| 登録 / 自動切替 | 80機種 / 16機種 | 80機種 / 32機種 | 自動切替機種数を拡張 |
| Ethernet/IP | ― | オプションで追加可能 | DDで追加 |
| 温度補正 | 1台対応 | 複数台対応可能 | 同じ温度測定点の場合に拡張可能 |
設定の基本構成を継承しながら、操作性と機能を拡張

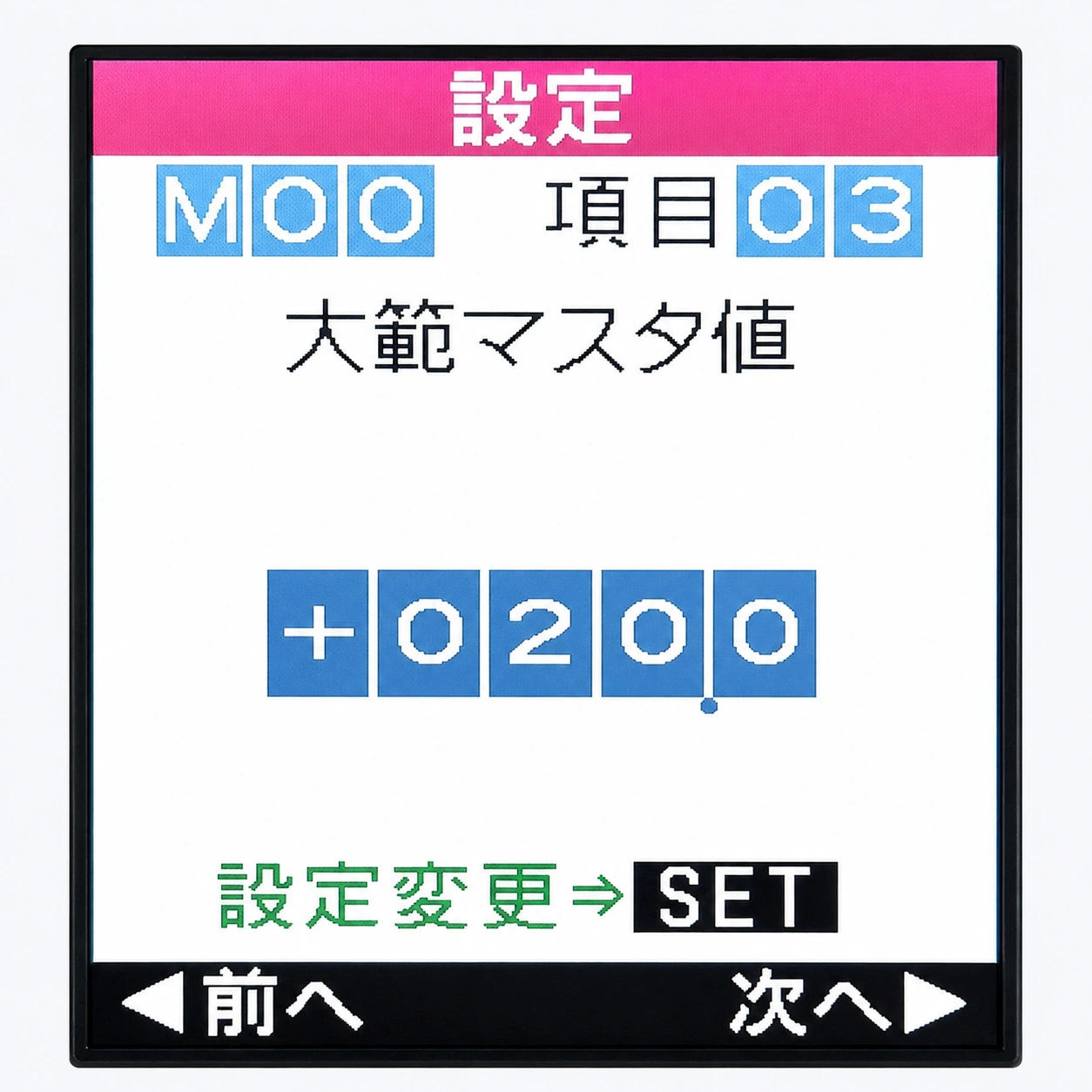

設定の考え方や大まかな並びは95Rを継承しています。一方で、mm / µm表示切替や呼称寸法の設定など、DDでできることが増えた分だけ設定項目も追加されています。モード切替はメインメニューからアクセスでき、設定・切替操作が分かりやすくなりました。数値入力はテンキー方式から矢印キー方式へ変更しています。
Documents
公開資料・技術資料
製品カタログとクイックガイドを公開します。詳細な設定・配線・通信仕様を含む取扱説明書は個別にご案内します。
取扱説明書・詳細技術資料：型式や用途を確認のうえ個別にご案内します。製品選定に必要な寸法・精度・重量等はEle-Micシリーズページの仕様欄で確認できます。
Ele-Mic Series
Ele-Micシリーズを見るシリーズ全体から選びたい方へ
Ele-Mic DD / 95R / 92Rの比較、MA / MF / MEの選び方はシリーズページで確認できます。
